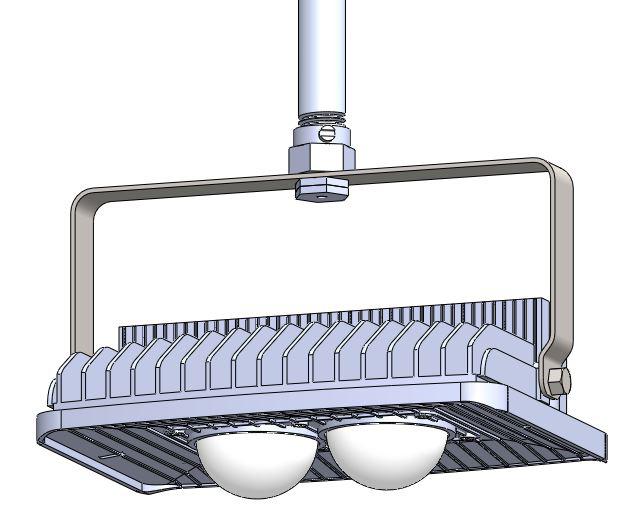

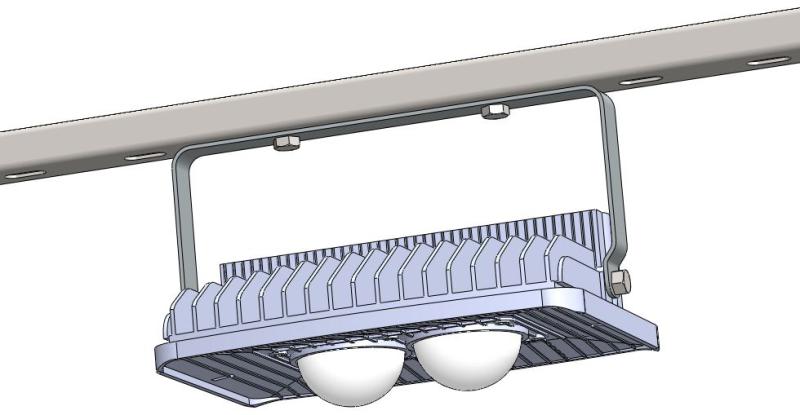

luminária a prova de explosão para máxima segurança industrial
A luminária a prova de explosão constitui o elemento central de proteção em sistemas de iluminação instalados onde há presença de gases inflamáveis ou poeiras combustíveis.
A Cobapee Equipamentos Elétricos, sediada em Santo André - SP, fornece soluções de alta performance física para indústrias em todo o Brasil, assegurando a continuidade operacional sob rigorosos critérios de proteção.
A iluminação em áreas de risco exige conformidade com diretrizes rígidas nacionais e internacionais para evitar sinistros catastróficos.
O que é uma luminária a prova de explosão e qual sua função?
Uma luminária a prova de explosão é um equipamento de iluminação projetado e certificado para operar em atmosferas explosivas sem se tornar a fonte de ignição de um incêndio .
Sua função principal é conter qualquer arco elétrico, faísca ou superaquecimento gerado internamente, impedindo que esses fenômenos entrem em contato com os gases ou poeiras do ambiente externo.
A definição técnica estabelece que o invólucro do equipamento deve suportar a pressão de uma explosão interna caso os gases inflamáveis penetrem em sua estrutura.
O equipamento resfria os gases gerados pela queima interna antes que eles alcancem o meio externo, preservando a integridade física da planta industrial.
A Cobapee foca no desenvolvimento de soluções robustas para ambientes industriais exigentes.
O portfólio inclui luminárias industriais em LED e refletores à prova de explosão projetados com ligas metálicas especiais, como o alumínio injetado de alta resistência mecânica (copper-free), que impede a oxidação mesmo em contato com agentes químicos severos.
Como funciona a classificação de zonas em áreas de risco?
A classificação de zonas determina o nível de probabilidade e a permanência de uma atmosfera explosiva no local, orientando a escolha do tipo adequado de proteção do equipamento.
Essa divisão técnica é padronizada pelas normas internacionais IEC e nacionais ABNT NBR IEC 60079-10-1 (para gases) e 60079-10-2 (para poeiras).
O mapeamento correto das áreas críticas distribui os riscos industriais nos seguintes níveis:
- Zona 0 e Zona 20 : Locais onde a atmosfera explosiva está presente de forma contínua ou por longos períodos (ex: interior de tanques de combustível ou silos de grãos);
- Zona 1 e Zona 21 : Ambientes em que existe a probabilidade de ocorrência de uma atmosfera explosiva em condições normais de operação (ex: área de envase de tintas ou moagem de farináceos);
- Zona 2 e Zona 22 : Áreas onde a mistura inflamável raramente ocorre e, se ocorrer, persiste apenas por um curto período de tempo (ex: depósitos de armazenamento de produtos químicos lacrados).
Os algarismos iniciados em 0, 1 e 2 referem-se a riscos por gases e vapores (como refinarias e indústrias químicas). Já os números 20, 21 e 22 indicam perigos gerados por poeiras e fibras combustíveis (como silos de grãos, indústrias farmacêuticas e processadoras de açúcar).
Quais certificações validam a segurança do equipamento elétrico?
No mercado brasileiro, a conformidade legal e técnica do produto exige a certificação compulsória sob as portarias vigentes do INMETRO .
O selo de identificação da conformidade comprova que a peça passou por ensaios laboratoriais severos, como testes de sobrepressão, impacto mecânico e estanqueidade.
A documentação emitida pelos organismos de certificação acreditados valida os parâmetros descritos a seguir:
- Marcação Ex : Código que detalha o tipo de proteção aplicada (ex: Ex d para invólucro à prova de chamas ou Ex e para segurança aumentada);
- Grupo do Equipamento : Indica se o item é destinado a minas (Grupo I) ou indústrias de superfície (Grupo II para gases e Grupo III para poeiras);
- Classe de Temperatura : Limita a temperatura máxima de superfície que o equipamento pode atingir (de T1 a T6), impedindo a autoignição térmica dos gases locais.
A Cobapee disponibiliza materiais técnicos e suporte especializado para auxiliar na especificação e aplicação de seus produtos.
Essa assessoria técnica barra erros de dimensionamento que invalidariam as aprovações em auditorias e vistorias oficiais de segurança.
Por que a tecnologia LED é recomendada para iluminação industrial Ex?
A tecnologia LED (Light Emitting Diode) promove o alinhamento entre proteção patrimonial, eficiência energética e sustentabilidade operacional em plantas industriais severas .
Diferente das antigas lâmpadas de descarga ou incandescentes, os semicondutores trabalham em temperaturas operacionais significativamente menores.
Os principais benefícios gerados pela adoção do LED em áreas classificadas envolvem:
- Redução de Manutenção : A vida útil do LED estende-se por mais de 50.000 horas, diminuindo as intervenções em locais de difícil acesso ou com presença de riscos;
- Resistência a Vibrações : A ausência de filamentos fragile torna os blocos de LED altamente resistentes a trepidações constantes de maquinários industriais;
- Menor Dissipação Térmica : O gerenciamento térmico avançado impede que o corpo da luminária atinja o ponto de fulgor dos gases combustíveis do ambiente.
A Cobapee foca no ganho em eficiência energética por meio da iluminação LED. A empresa consolida soluções que rebaixam o consumo elétrico das corporações e simultaneamente elevam o índice de reprodução de cores (IRC), otimizando a acuidade visual dos operadores e a segurança nas linhas de produção.
Quais os componentes essenciais para uma instalação elétrica à prova de explosão?
A montagem de um sistema elétrico seguro em áreas classificadas não se restringe à fixação das luminárias.
Todo o circuito de alimentação, passagem e fixação deve seguir o mesmo princípio de proteção para que o sistema funcione sem brechas de segurança.
A infraestrutura básica para uma instalação íntegra exige a utilização integrada de:

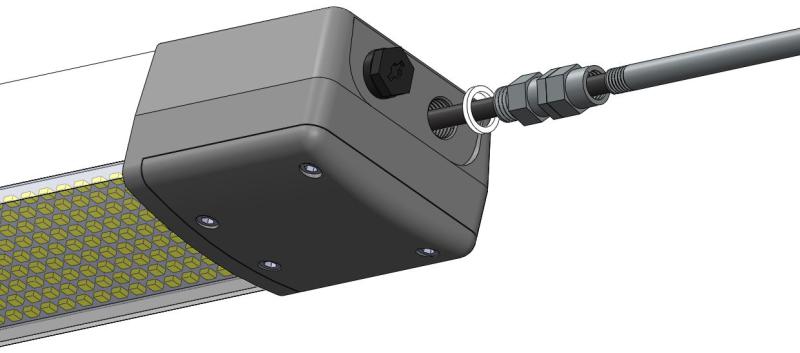

- Prensa-cabos Ex : Dispositivos que fazem a vedação perfeita na entrada dos cabos elétricos nos invólucros, bloqueando a passagem de gases e umidade;
- Tomadas e Plugues Industriais : Conectores robustos dotados de sistemas de intertravamento mecânico que impedem a desconexão sob carga elétrica;
- Eletrodutos e Conexões : Tubulações rígidas metálicas rosqueadas que protegem a fiação e impedem a propagação de chamas ao longo do circuito;
- Caixas de Passagem e Derivação : Invólucros de alta espessura mecânica onde ocorrem as emendas e conexões de cabos com segurança certificada.
A Cobapee comercializa um portfólio completo de soluções para ambientes industriais e áreas classificadas, viabilizando o suprimento integral de materiais metálicos e acessórios para projetos de alta complexidade.
Como selecionar o modelo de luminária correto para o seu projeto?
A escolha adequada depende da análise cruzada dos dados de engenharia del local com as propriedades físicas informadas pelo fabricante do produto.
O erro na escolha compromete a segurança física do empreendimento e diminui a rentabilidade do investimento industrial.
O protocolo básico para especificação técnica segue estes três critérios essenciais:
- - Verificação do Grau de Proteção (IP) : Certifique-se de que o equipamento apresente índices como IP66 ou IP67 para suportar jatos d'água pesados, intempéries e penetração de poeira fina;
- Definição do Fluxo Luminoso (Lúmens) : Calcule a quantidade de luz necessária baseando-se nas exigências de iluminância da norma ABNT NBR ISO/CIE 8995-1 para postos de trabalho;
- Compatibilidade Química do Ambiente : Avalie se o corpo de alumínio ou os componentes de vedação reagem negativamente com os gases, ácidos ou solventes evaporados no processo fabril.
Entre em contato com nossos especialistas técnicos e solicite uma análise!
A especificação de sistemas elétricos para ambientes de alta criticidade requer precisão analítica e conhecimento profundo das regulamentações nacionais vigentes.
Contar com o apoio de um fornecedor qualificado evita perdas financeiras e falhas de conformidade em fiscalizações.
A Cobapee Equipamentos Elétricos une tradição, tecnologia e um suporte de engenharia dedicado para estruturar o plano de iluminação ideal para o seu negócio.
Seja para modernização de plantas antigas (retrofit) ou implantação de novos complexos industriais, nossa equipe fornece o direcionamento exato focado em robustez e economia.
Entre em contato com o departamento da Cobapee para sanar suas dúvidas, avaliar a compatibilidade do seu projeto e receber uma proposta técnica detalhada sob medida para a sua demanda de infraestrutura!
Perguntas Frequentes sobre Sistemas de Iluminação à Prova de Explosão
Como o comprador valida a autenticidade do certificado INMETRO antes de fechar o pedido?
O setor de suprimentos deve solicitar o número do Certificado de Conformidade emitido pelo Organismo de Certificação de Produto (OCP). Esse número deve ser consultado diretamente no banco de dados público de produtos certificados do INMETRO .
Além disso, no ato do recebimento, é indispensável checar se a marcação técnica (ex: gravada em alto-relevo ou plaqueta metálica indestrutível) confere exatamente com as informações da Nota Fiscal e do documento de certificação.
Se o driver do LED queimar, é necessário descartar a luminária a prova de explosão inteira?
Não. Os projetos industriais de alta qualidade separam o compartimento do driver do alojamento dos módulos de LED. Isso viabiliza a manutenção corretiva por meio da substituição isolada apenas do driver eletroeletrônico avariado.
No entanto, essa troca deve ser realizada utilizando sobressalentes originais fornecidos pelo mesmo fabricante, preservando os parâmetros de dissipação térmica e vedação que validam o selo Ex do conjunto.
Qual a diferença prática de aplicação entre o alumínio comercial comum e o alumínio copper-free (livre de cobre)?
O alumínio comercial comum possui teores de cobre que reagem quimicamente em ambientes corrosivos (como indústrias químicas ou áreas litorâneas), acelerando a corrosão galvânica e fragilizando o invólucro protetor.
O alumínio copper-free possui menos de 0,1% de cobre em sua composição, o que confere à luminária uma imunidade superior contra oxidação severa, blindando a integridade física do equipamento contra vazamentos de gases inflamáveis para o interior da peça.
O uso de luminárias à prova de explosão desobriga a empresa de instalar eletrodutos pesados na fiação?
De forma alguma. A luminária protege apenas o ponto de emissão de luz e suas conexões internas. A linha de alimentação (cabos) continua exposta a esmagamentos mecânicos ou curtos-circuitos externos.
Portanto, a instalação exige o uso de eletrodutos de aço galvanizado pesados ou cabos armados com prensa-cabos Ex adequados, formando uma barreira contínua e estanque em todo o perímetro classificado da planta.
Como calcular a altura de montagem ideal para projetores Ex de LED em galpões industriais de grande porte?
O cálculo deve ser feito via software de simulação luminotécnica (como o Dialux), cruzando a curva de distribuição fotométrica da luminária com a altura do pé-direito.
Em galpões muito altos (acima de 8 metros), costuma-se aplicar lentes concentradoras de fluxo (ângulos fechados como 60°) para direcionar a luz até o plano de trabalho sem dispersão excessiva.
