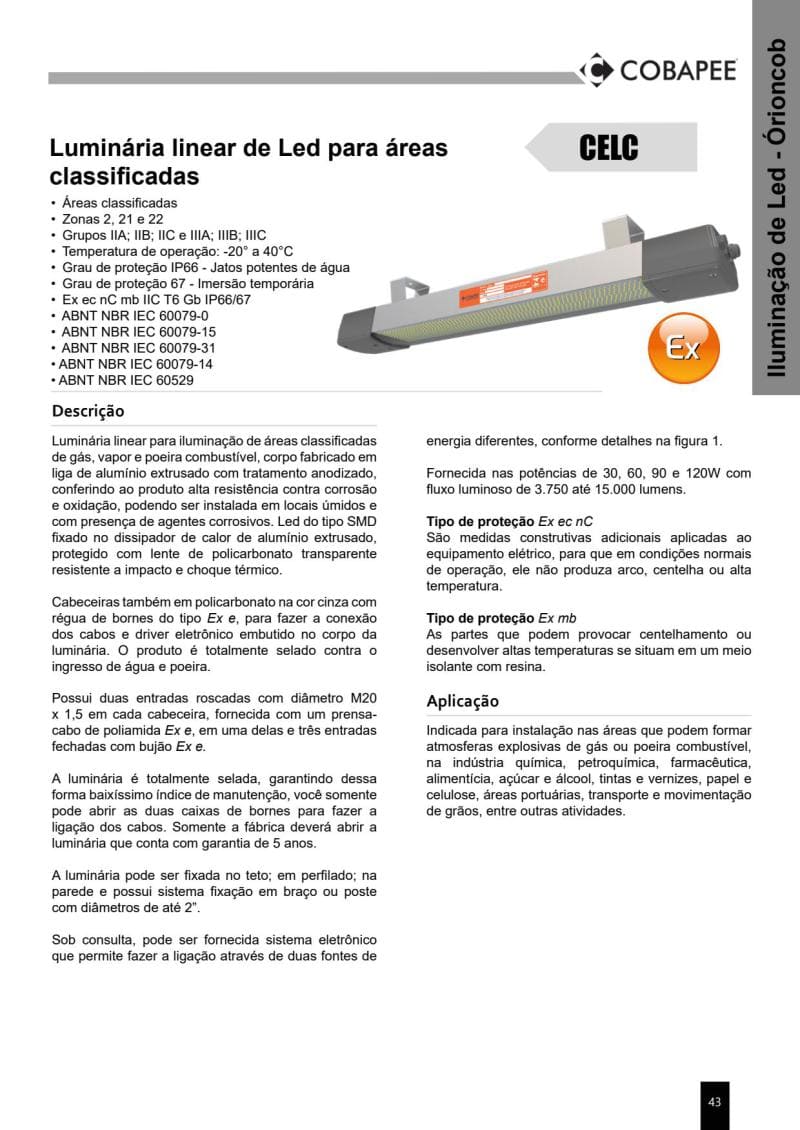

Descrição

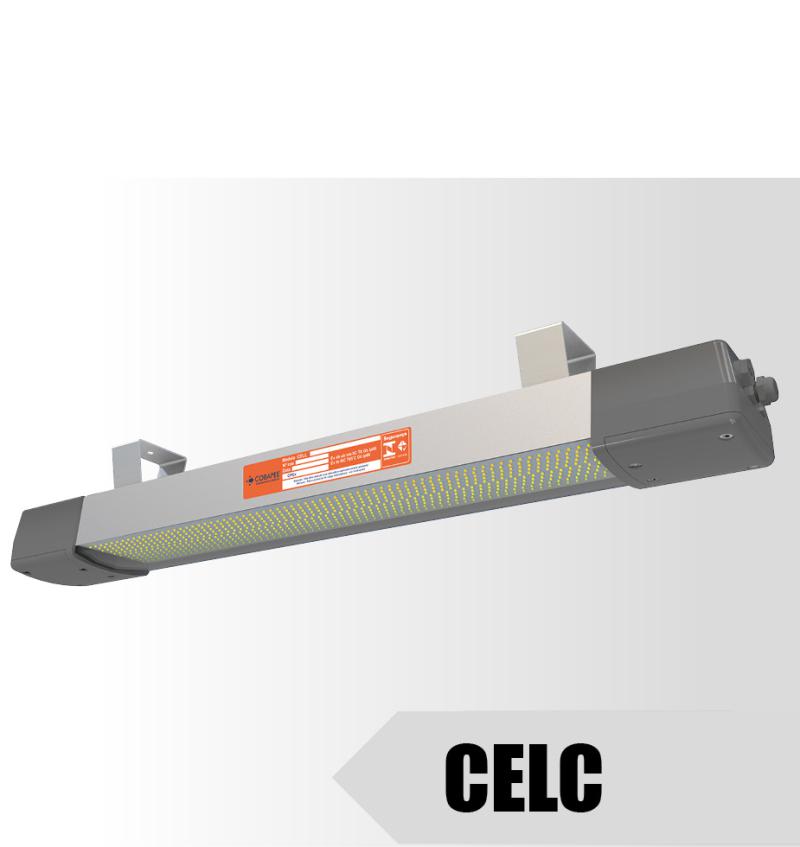

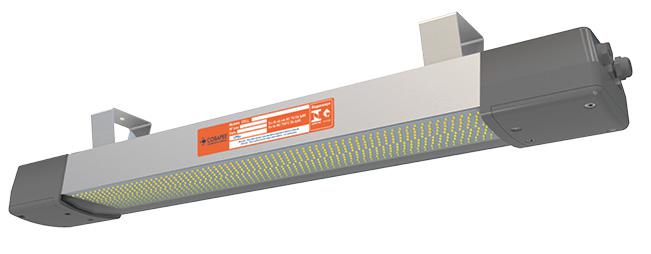

Luminária linear para iluminação de áreas classificadas de gás, vapor e poeira combustível, corpo fabricado em liga de alumínio extrusado com tratamento anodizado, conferindo ao produto alta resistência contra corrosão e oxidação, podendo ser instalada em locais úmidos e com presença de agentes corrosivos. Led do tipo SMD fixado no dissipador de calor de alumínio extrusado, protegido com lente de policarbonato transparente resistente a impacto e choque térmico.
Cabeceiras também em policarbonato na cor cinza com régua de bornes do tipo Ex e, para fazer a conexão dos cabos e driver eletrônico embutido no corpo da luminária. O produto é totalmente selado contra o ingresso de água e poeira.

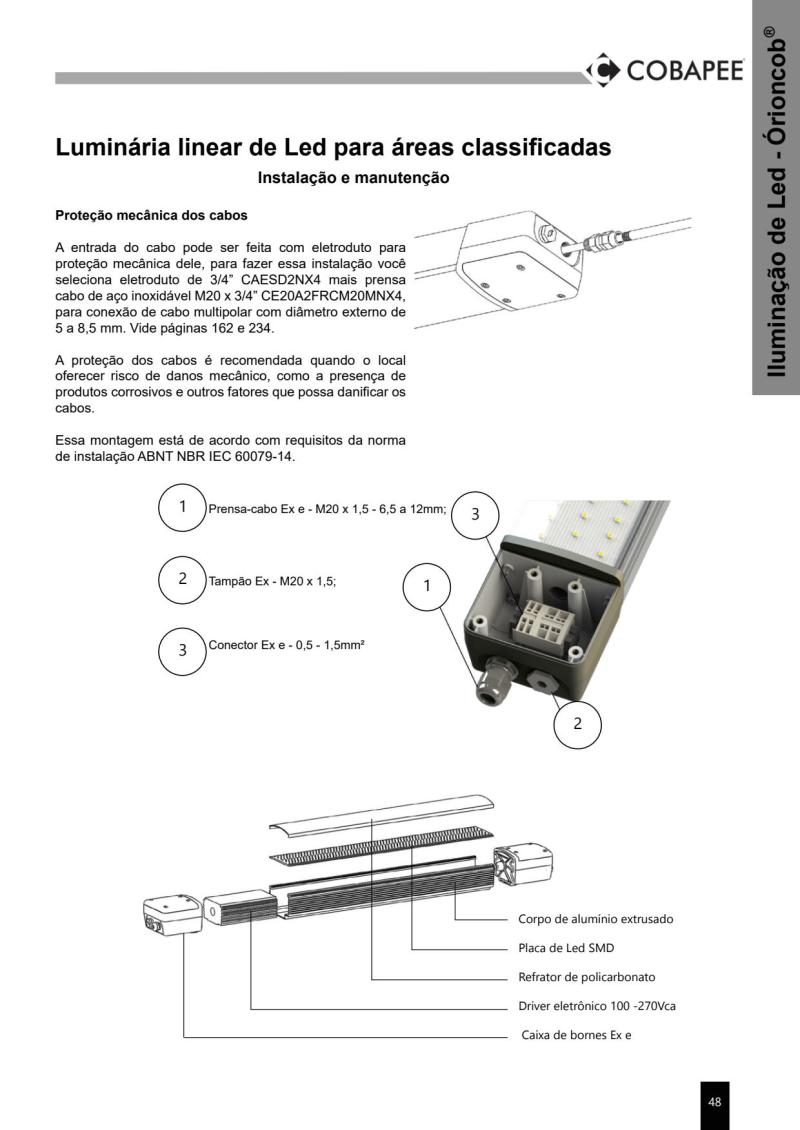

Possui duas entradas roscadas com diâmetro M20 x 1,5 em cada cabeceira, fornecida com um prensa cabo de poliamida Ex e, em uma delas e três entradas fechadas com bujão Ex e.
A luminária é totalmente selada, garantindo dessa forma baixíssimo índice de manutenção, você somente pode abrir as duas caixas de bornes para fazer a ligação dos cabos. Somente a fábrica deverá abrir a luminária que conta com garantia de 5 anos.

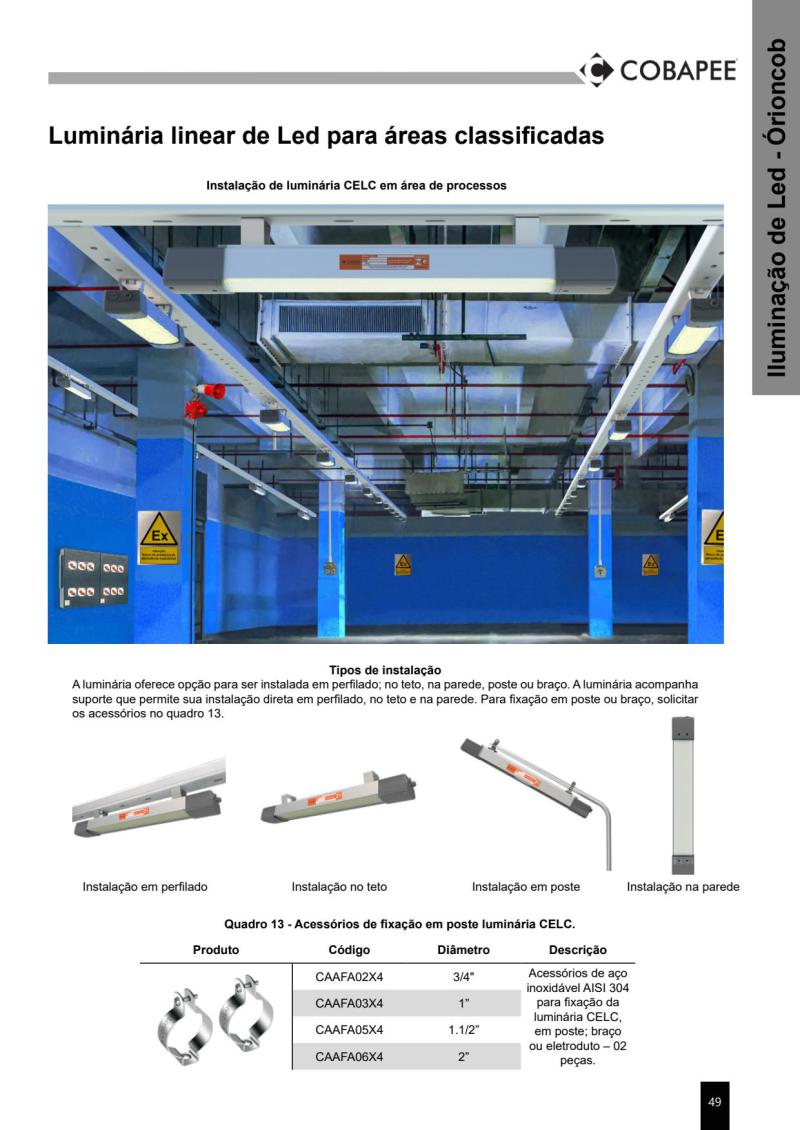

A luminária pode ser fixada no teto; em perfilado; na parede e possui sistema fixação em braço ou poste com diâmetros de até 2”.

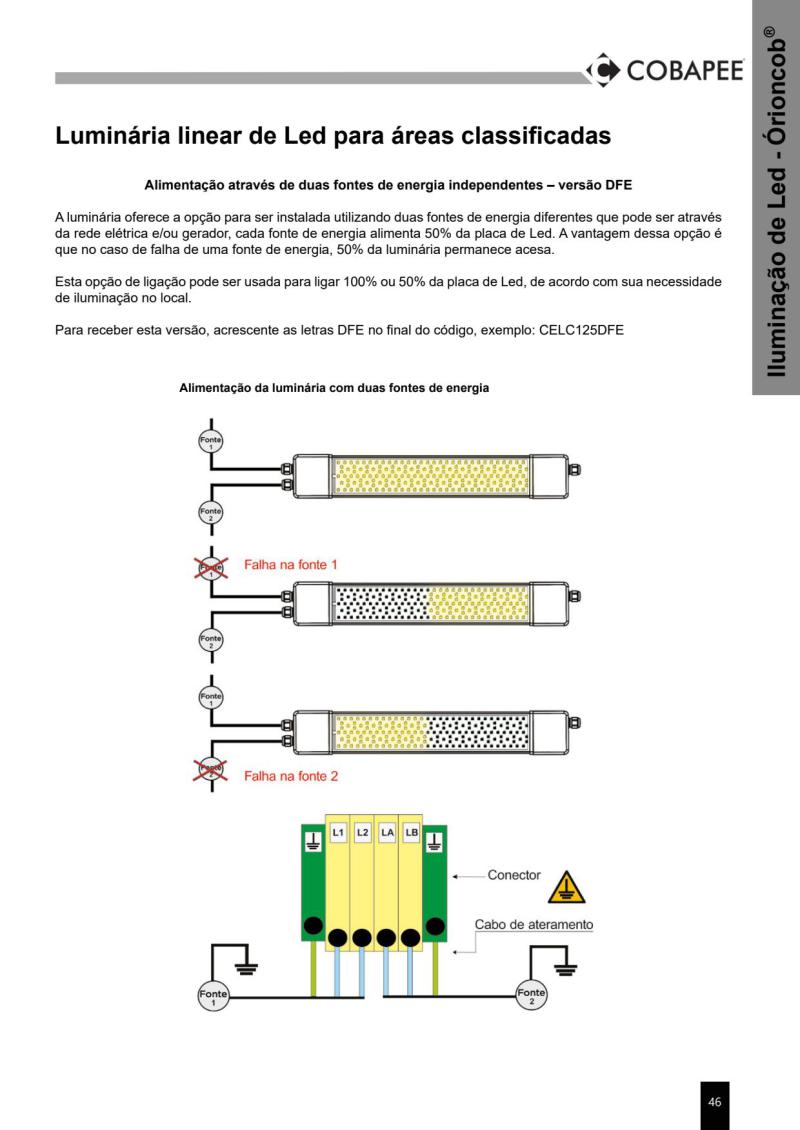

Sob consulta, pode ser fornecida sistema eletrônico que permite fazer a ligação através de duas fontes de energia diferentes, conforme detalhes na figura 1.

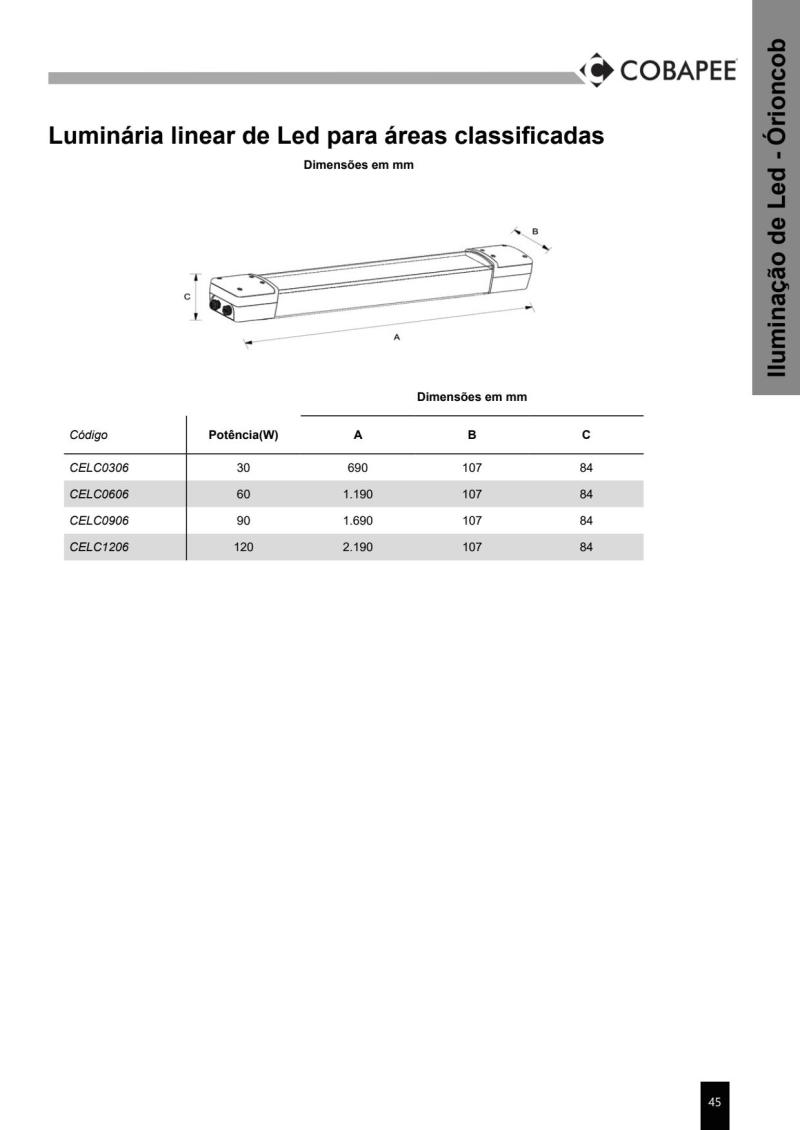

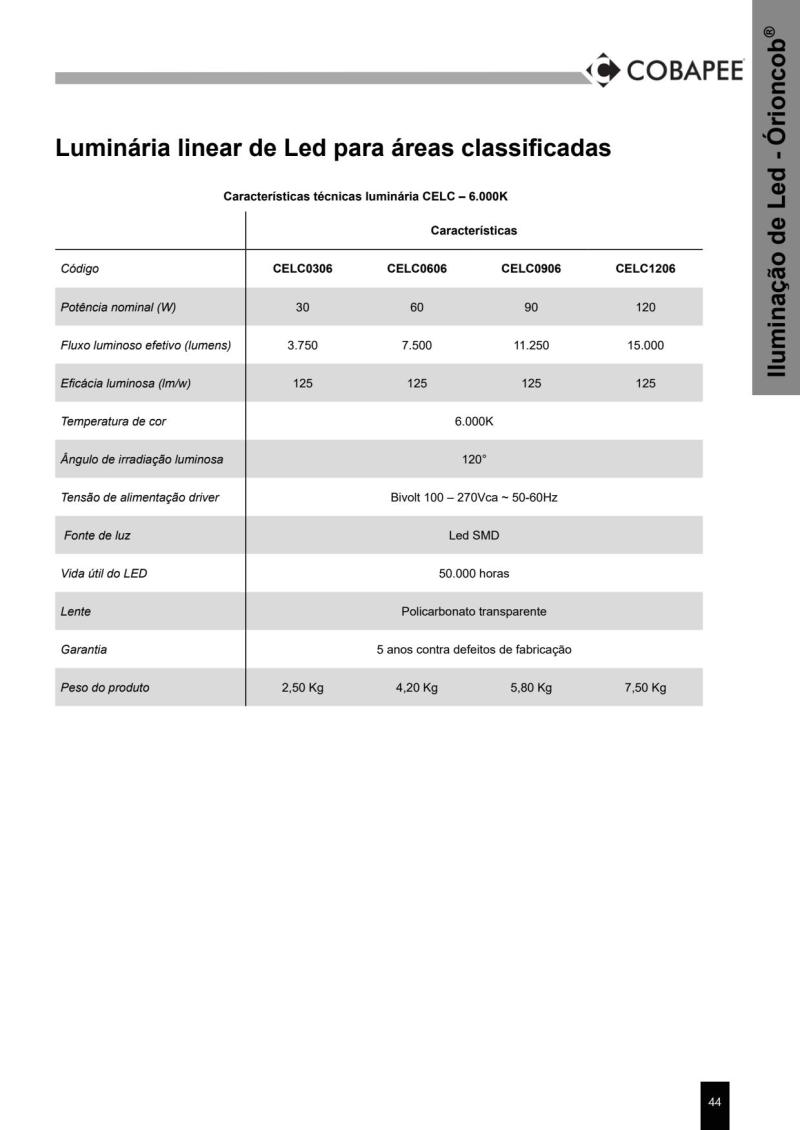

Fornecida nas potências de 30, 60, 90 e 120W com fluxo luminoso de 3.750 até 15.000 lumens. Tipo de proteção Ex ec nC.
São medidas construtivas adicionais aplicadas ao equipamento elétrico, para que em condições normais de operação, ele não produza arco, centelha ou alta temperatura.
Tipo de proteção Ex mb
As partes que podem provocar centelhamento ou desenvolver altas temperaturas se situam em um meio isolante com resina.
Indicada para instalação nas áreas que podem formar atmosferas explosivas de gás ou poeira combustível, na indústria química, petroquímica, farmacêutica, alimentícia, açúcar e álcool, tintas e vernizes, papel e celulose, áreas portuárias, transporte e movimentação de grãos, entre outras atividades.
- Áreas classificadas
- Zonas 2, 21 e 22
- Grupos IIA; IIB; IIC e IIIA; IIIB; IIIC
- Temperatura de operação: -20° a 40°C
- Grau de proteção IP66 – Jatos potentes de água
- Grau de proteção 67 – Imersão temporária
- Ex ec nC mb IIC T6 Gb IP66/67

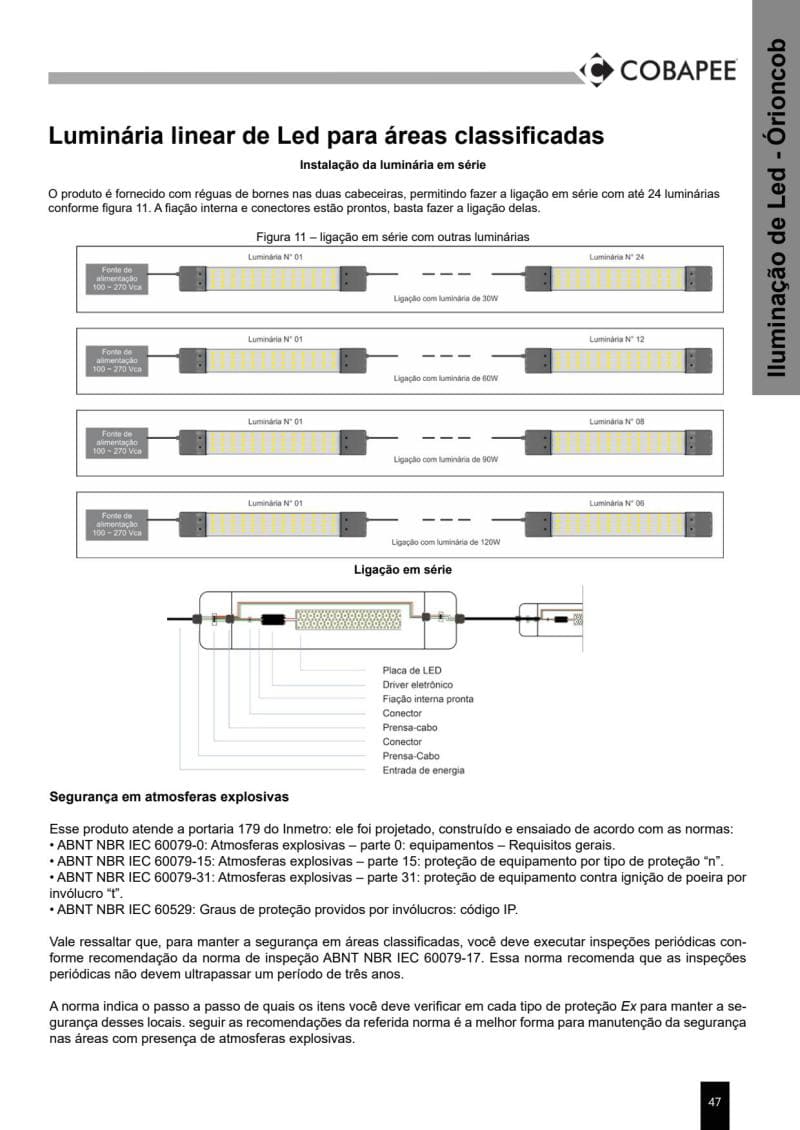

- ABNT NBR IEC 60079-0
- ABNT NBR IEC 60079-15
- ABNT NBR IEC 60079-31
- ABNT NBR IEC 60079-14
- ABNT NBR IEC 60529
