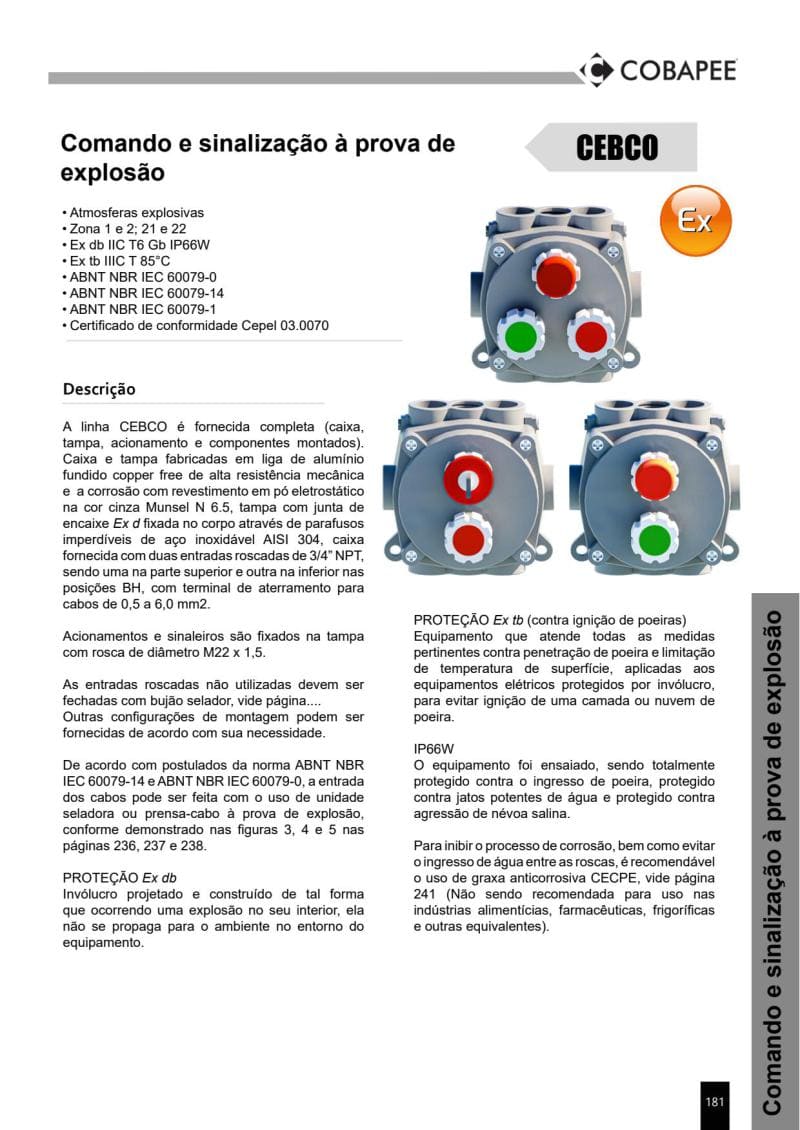

Descrição

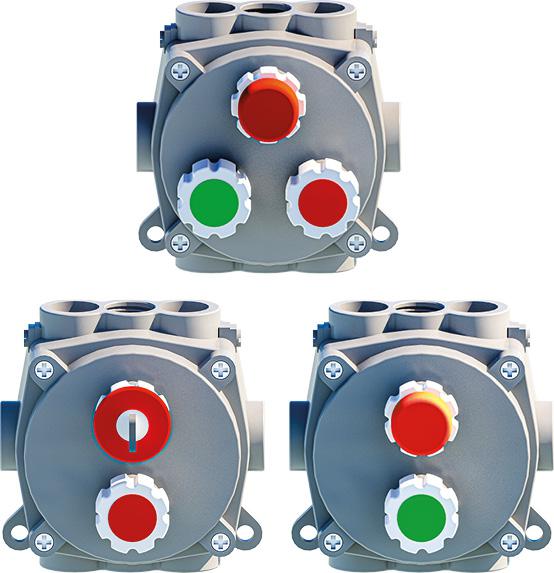

A linha CEBCO é fornecida completa (caixa, tampa, acionamento e componentes montados).

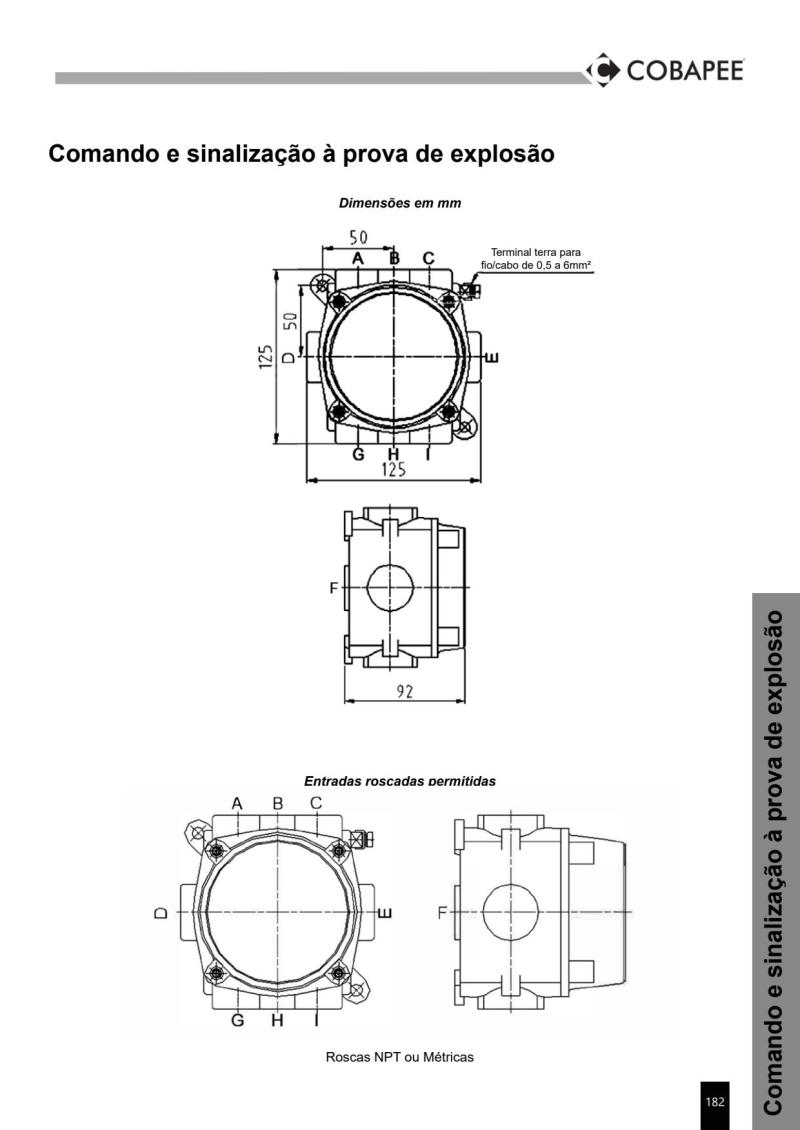

Caixa e tampa fabricadas em liga de alumínio fundido copper free de alta resistência mecânica e a corrosão com revestimento em pó eletrostático na cor cinza Munsel N 6.5, tampa com junta de encaixe Ex d fixada no corpo através de parafusos imperdíveis de aço inoxidável AISI 304, caixa fornecida com duas entradas roscadas de 3/4” NPT, sendo uma na parte superior e outra na inferior nas posições BH, com terminal de aterramento para cabos de 0,5 a 6,0 mm2.

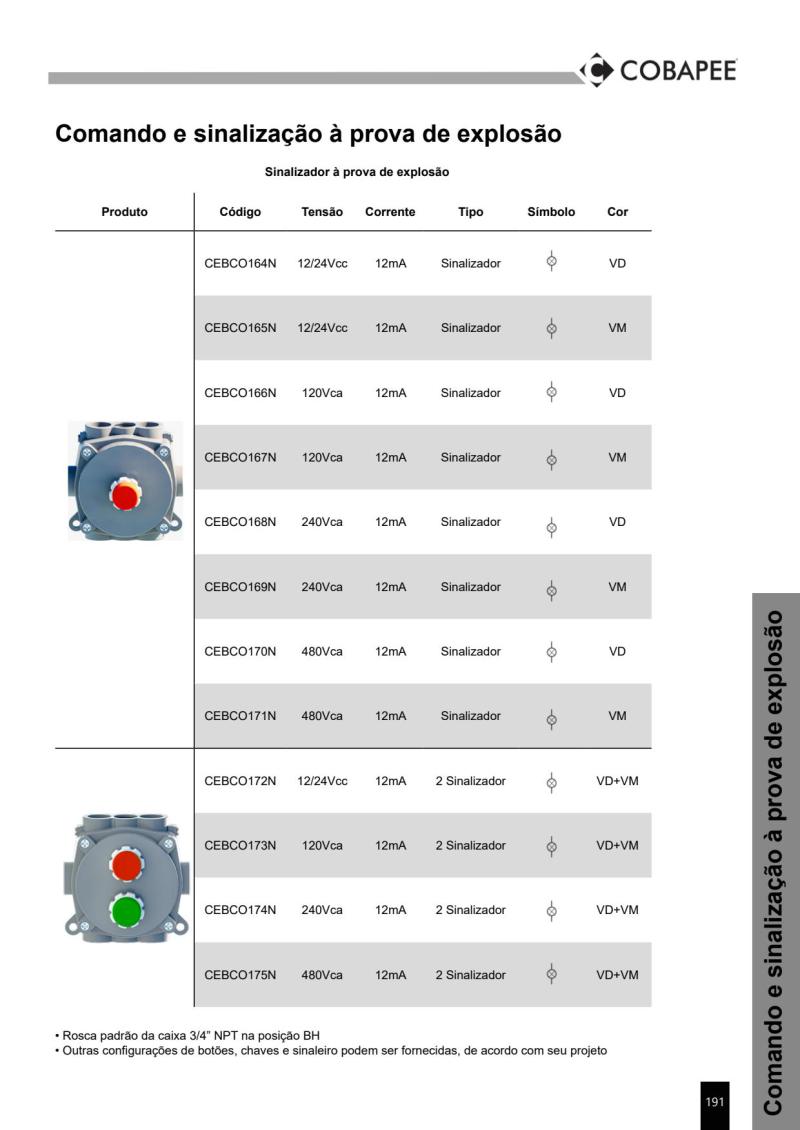

Acionamentos e sinaleiros são fixados na tampa com rosca de diâmetro M22 x 1,5.
As entradas roscadas não utilizadas devem ser fechadas com bujão selador.
Outras configurações de montagem podem ser fornecidas de acordo com sua necessidade.
De acordo com postulados da norma ABNT NBR IEC 60079-14 e ABNT NBR IEC 60079-0, a entrada dos cabos pode ser feita com o uso de unidade seladora ou prensa-cabo à prova de explosão, conforme demonstrado nas figuras 3, 4 e 5 nas páginas 236, 237 e 238.
PROTEÇÃO Ex db
Invólucro projetado e construído de tal forma que ocorrendo uma explosão no seu interior, ela não se propaga para o ambiente no entorno do equipamento.
PROTEÇÃO Ex tb (contra ignição de poeiras) Equipamento que atende todas as medidas pertinentes contra penetração de poeira e limitação de temperatura de superfície, aplicadas aos equipamentos elétricos protegidos por invólucro, para evitar ignição de uma camada ou nuvem de poeira.
IP66W
O equipamento foi ensaiado, sendo totalmente protegido contra o ingresso de poeira, protegido contra jatos potentes de água e protegido contra agressão de névoa salina.
Para inibir o processo de corrosão, bem como evitar o ingresso de água entre as roscas, é recomendável o uso de graxa anticorrosiva CECPE, vide catálogo – página 241 (Não sendo recomendada para uso nas indústrias alimentícias, farmacêuticas, frigoríficas e outras equivalentes).
- Atmosferas explosivas
- Zona 1 e 2; 21 e 22
- Ex db IIC T6 Gb IP66W
- Ex tb IIIC T 85°C
- ABNT NBR IEC 60079-0
- ABNT NBR IEC 60079-14
- ABNT NBR IEC 60079-1
- Certificado de conformidade Cepel 03.0070
